電気丸ノコ用アクセサリー：一つのセットは下記のパーツから組み合わせます。例えば：レール×1、レールクランプ×2、アルミベース×1、ストッパー×2、崩れ予防ブロック×1、位置合わせガイド×2；ストッパーとコネクタはオプショナルなので、必要に応じて購入してください。

丸鋸レールを使用するために、何が必要なのか？

• （必須）丸鋸アルミガイドレール
• （必須）丸鋸アルミベース
• （必須）位置合わせガイド
• （必須）レールを板に固定するクランプ
• （必須）崩れ予防ブロック
• （オプショナル）レールを延長するコネクタ
• （オプショナル）作業範囲を制御するストッパー

お手元の丸鋸の切断角度に基づき、垂直90度、傾斜45度の切断ができます。

お手元の丸鋸の切断角度に基づき、垂直90度、傾斜45度の切断ができます。

丸鋸ガイドレールとアルミベース以外、他のアクセサリーを紹介します。

板崩れ予防ブロック

• 木材をカットする際に、板の崩れを予防するためにブロックです。

引いた線に合わせるガイド

• 下側（レールの右側）の板部分を切断する場合、ガイドの尖った上側を引いた線に合わせましょう。

レールコネクタ

• 左右両穴を開けます。
• レールコネクタでレールを延長できます。

ストッパー

• ストッパーは丸鋸の作業範囲を制御できます。

アルミベースを取り付け

図の通り、アルミベースを相応の溝に挿入します。

ポイント①：ゴムリングを調整する際、開け口周りの膨張が一番顕著であるから、開け口付近をレールに直接に当たった方が良い、但し、直接に開け口正面をレールに当たることを避けてください。隙間嵌を程よく調整することがコツです。つまり、レールにしっかり繋がりながら、ベースの滑り調子も良いとのことです。

位置決めピンをベースの下に置き、レールに当たります。

ポイント②：切断角度により、挿入するベースの溝も異なること。垂直90度カットする場合、ベース中心の溝をレールに挿入すべき；傾斜45度カットする場合、ノコ刃から遠い側の溝をレールに挿入すべき。

ポイント③：ピンの狭い面を上に置くこと、逆さまにしないように注意してください。また、ピンをレールの溝に入れないでください。

図の通り、保護カバーを上げて切込深さを最大にして丸鋸をクランプで固定します。左右相当の間隔を置いてノコ刃を位置決めピンに当たり、丸鋸を設置始めます。

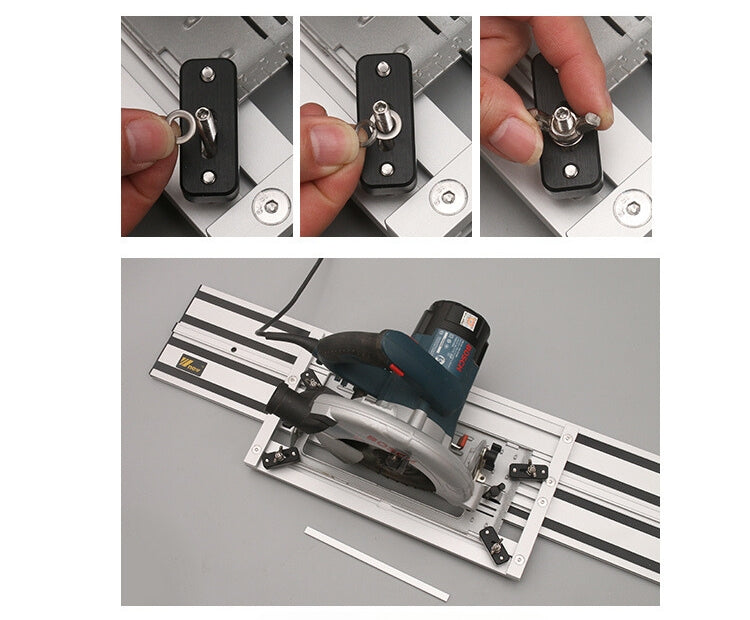

ネジボルトをナットに回り込み、ベースの挿入口から滑り込んでから、押え板を上から置きます。そして、ワッシャーと蝶ナットで締まり付けます。

丸鋸をベースに取り付けた後、位置決めピンを取り出します。

ポイント④：ノコ刃とレールが平行であることを確かめます。

ポイント⑤：抑え板を正確に取り付けて丸鋸がベースにしっかり固定すること。抑え板の両側にあるネジボルトは丸鋸に抑えた方が短く、ベースに抑えた方が長く、ナットが下向きに置くべき。

板崩れ予防ブロックを取り付け

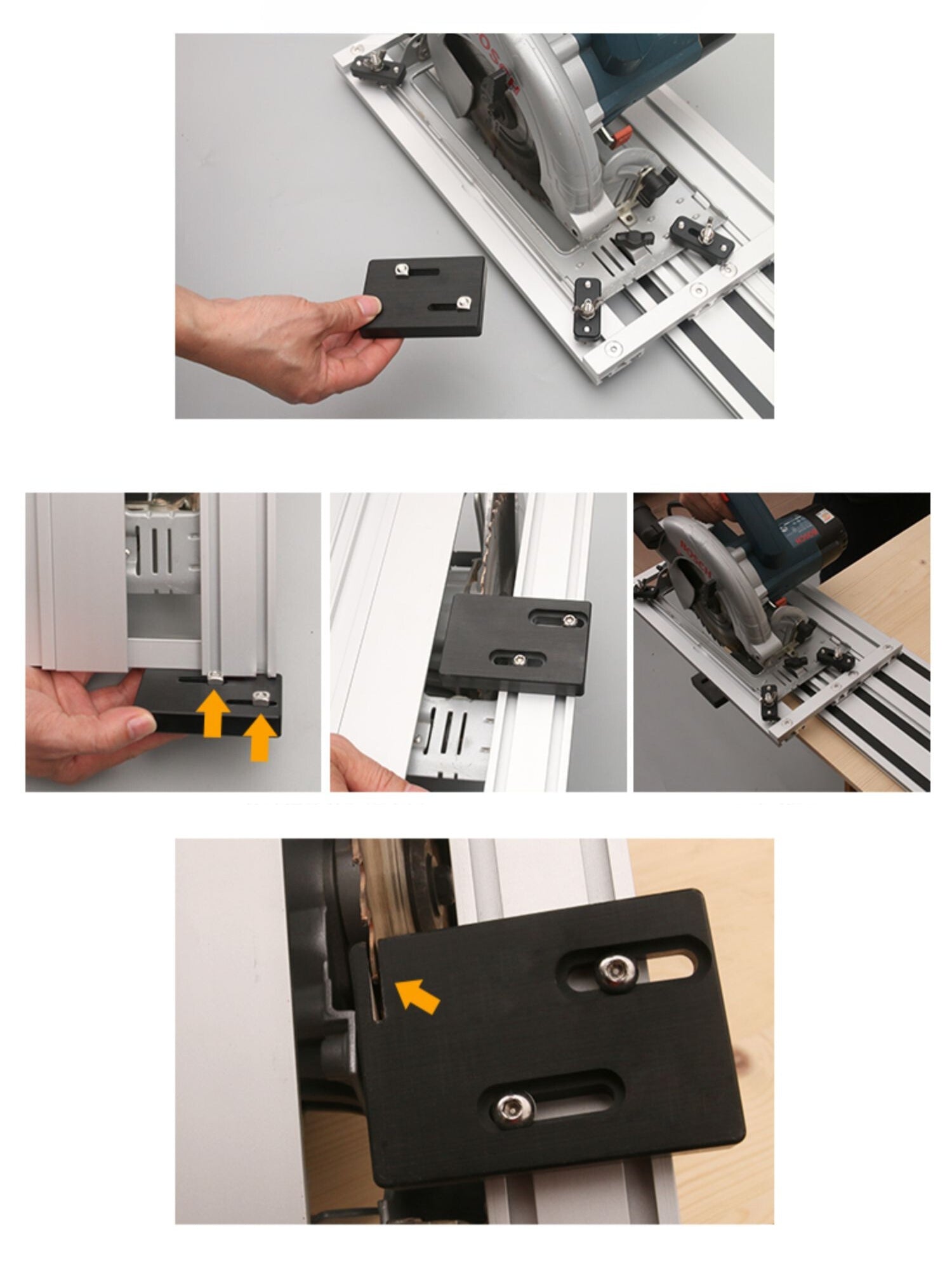

カットする際に、板の崩れを予防するために専用ブロックがあります。ブロックをベースの溝に滑り込んで固定します。そして、電源スイッチを入れてノコ刃をゆっくり降ろし、ブロック幅の半分まで切ります。

ポイント⑥：ブロックのネジ穴から遠い側をベースレールに当たり、逆さまにしないでください。ノコ刃を上げたまま、ブロックからベースレールまで０.５mmのスペースを置いてください。下に木ブロックを一枚置いた方がきれいに切ることができます。

図の通り、ブロックに切り口ができています。

レールクランプを固定

レールクランプをレールの溝に挿入し切断する板材に固定します。図は下から撮った角度です。

位置合わせガイドの使い方と調整

これから、位置合わせガイドの使い方を説明しますので、テスト板一枚を用意してください。電源スイッチを入れてノコ刃をゆっくり降ろして板材に切り口を切ります。ガイドの調整始めます。まずは六角棒レンチを使用してレールにしっかり固定するようにゴムリングを微調整します。

図の通りガイドをレールに取り付けて、ノブで切り口の位置に合わせて調整を始めます。ガイドの尖った部分の上側を切り口の線に合わせます。

ポイント⑦：切断する板材の位置により合わせ方法が異なります。図1の通り、下側（レールの右側）の板部分を切断する場合、ガイドの尖った上側を引いた線に合わせましょう；逆に、図2の通り、上側（レールの左側）の板部分を切断する場合、ガイドの尖った下側を引いた線に合わせましょう。どちらにせよ、二つの位置合わせガイドを一致にすることがコツです。

図の通り、2つの位置合わせガイド調整完了。ガイドの使い方を把握したらこの部分をスキップしてください。

切断作業

例えば、100mmの木材を切断したい場合、まず、定規やケガキツールで直線を引きます。そして、ガイドの尖った上側を引いた線に合わせます。

レールクランプでレールを木材に固定します。

切断作業を行います。

45度切断作業

図の通り、45度ガイドでノコ刃を設置して切断作業を行います。

45度切断した木ブロックは綺麗に額縁を作りこともできます。

レールコネクタでレール延長

レールコネクタでレールを延長できます。まずはレールコネクタを相応の溝に挿入し、内六角棒レンチでネジを締まります。

2つのレールの間に0.3~0.5mmの隙間を置いた方が滑り調子が良くなります。

• 材質: アルミニウム、ベークライト等
• 寸法と重量:
  ガイドレール長さ：600mm/800mm/1000mm/1200mm；
  7インチベール：400*220mm；
  9インチベール：480*220mm；
  コネクタ：380*25mm；
• パッケージ内容:
  DIY自由、ニーズに応じて必要なパーツをお選びください。
