• 多機能性: マイターゲージ、伸縮フェンス、および組みつぎ切りフェンスなどを単独で使用したり、組み合わせたり多機能性を提供しています。これにより、テーブルソー、ルーターテーブル、帯鋸など、さまざまな木工作業台に適用可能です。
• 精密操作: 商品はレザー目盛りを備え、精確な操作が可能です。横截面の角度や木材の長さを正確に測定でき、正確なカットが可能です。
• 安全性: フェンスと合わせて使用しマイターゲージをしっかりと支えることで、安全な操作を確保しています。
• 多様な適用: テーブルソー操作だけでなく、ルーターテーブルなどのワークテーブルにも適用可能です。フェンスを変えることで、テーブルソーで木材の角度切断だけではく、組みつぎ切りフェンスを交換することで、ルーターテーブルでお手軽に組みつぎができます。さまざまな作業に対応し、作業効率を高めることができます。
• 組み立てと操作の容易さ: 商品の組み立ては容易であり、マイターゲージやフェンスの取り付けが簡単です。また、操作も直感的であり、調整や設定が容易です。

このシリーズのマイターゲージおよびフェンスは下記のパータンがあります。

• マイターゲージのみ
• 伸縮フェンス＋リミッター
• マイターゲージ＋伸縮フェンス＋リミッターセット
• 組みつぎフェンス＋リミッター
• マイターゲージ＋組みつぎフェンス＋リミッター＋組みつぎゲージ
• 組みつぎゲージ

マイターゲージのみ

伸縮フェンス＋リミッター

マイターゲージ＋伸縮フェンス＋リミッターセット

組みつぎフェンス＋リミッター

マイターゲージ＋組みつぎフェンス＋リミッター＋組みつぎゲージ

組みつぎゲージ

このシリーズのマイターゲージおよびフェンスは下記のサイズになります。

マイターゲージ＋伸縮フェンス＋リミッターセット

• マイターゲージ：縦599mm、幅178mm；
• 伸縮フェンス：リミット調整範囲0〜890mm、伸縮範囲580〜975mm；

マイターゲージ＋組みつぎフェンス＋リミッター

• マイターゲージ：縦350mm、幅178mm；
• 組みつぎフェンス：縦450mm；；

伸縮フェンス専用リミッターサイズ

• レバー長:70mm
• 微調整可能

組みつぎフェンス専用リミッターサイズ

• レバー長:77mm
• 微調整なし

この新型マイターゲージはさまざまなさ作業台に対応に適用します。テーブルソー操作に適用されるだけでなく、ルーターなどの作業にも適用され、効率的な使用が可能です

伸縮フェンスと組み合わせてテーブルソーで使うと、木材のボードの長さや断面角度を正確に標準化します。（左の画像）

組みつぎフェンスと組み合わせてルーターテーブルで使うと、お手軽に引き出しや箱等の組み手にできます。（右の画像）

高精度のマイターゲージ

• 耐久性の向上: 本体が黒い高級アルミで作られているため、耐久性が高く、長期間の使用に耐えることができます。良質な素材と丁寧な仕上げにより、マイターゲージ全体が高品質な仕上がりとなっています。これにより、プロの木工家からホビーユーザーまで幅広く愛用されることが期待できます。
• 視認性の向上: 丸鋸定規の目盛りが白いレーザーで明確に表示されているため、切断角度や位置を正確に読み取ることができます。これにより、作業中に誤った角度や位置の設定を防ぐことができます。両方向の角度を15から90度、精度1度まで調整できます。
• デザイン性: 赤いノブが特徴的であり、マイターゲージ全体のデザインを引き締めています。美しいデザインは作業空間を明るくしますし、使うこと自体が楽しくなる要素となります。
• 正確な切断角度の設定: マイターゲージフェンスには位置付けリミッターが付いており、これにより正確な切断角度を設定することができます。切断角度の調整が容易であり、必要な角度に簡単に合わせることができます。

マイターゲージと伸縮フェンス、そして位置付けリミッターセットを合わせてテーブルソーでのご使用をお勧めします。

• 調整可能な長さ: 伸縮フェンスは長さを調整できるため、さまざまなサイズの木材に対応することができます。これにより、柔軟性が向上し、異なるプロジェクトに適したカットが可能となります。
• 正確なカット: フェンスの長さを正確に調整することで、正確なカットを行うことができます。これにより、作業効率が向上し、余分な加工や修正が不要になります。
• 安定性: 適切に取り付けられた伸縮フェンスは安定性が高く、カット中に移動や歪みが起きにくくなります。これにより、安全で安定した作業環境を確保できます。

従来のフェンスとの比較:

• 柔軟性: 伸縮フェンスは長さを調整できるため、より柔軟性があります。一方、従来のフェンスは固定された長さのため、限られたサイズの木材にしか対応できません。
• 精度: 伸縮フェンスは調整可能なため、正確なカットが可能です。一方、従来のフェンスは固定されており、調整が難しい場合があります。
• 安定性: 適切に取り付けられた伸縮フェンスは安定性が高いですが、取り付けや調整が不十分な場合、安定性が低下する可能性があります。一方、従来のフェンスは固定されているため、安定性が比較的高いと言えます。

マイターゲージと組み継ぎガイドフェンス、そして位置付けリミッターセットを合わせてルーターテーブルでのご使用をお勧めします。

• 正確な角度と位置の設定: マイターゲージは正確な角度の設定が可能であり、組み継ぎガイドフェンスと位置付けリミッターがセットになることで、さらに正確な切り込みや切り抜き作業が可能となります。これにより、プロジェクトに必要な正確な寸法や角度を迅速かつ簡単に設定できます。
• 一貫した切り抜き品質: 位置付けリミッターが正確な切り抜きをサポートし、組み継ぎガイドフェンスが材料を安定して保持するため、一貫した切断品質を実現します。品質の一貫性が高いため、再加工や調整の必要性が軽減されます。
• 作業効率の向上: 組み継ぎ可能作業効率が大幅に向上します。正確な切断が容易に行えるため、時間と労力を節約できます。

• 組みつぎは、両方の材料の木口の接合部に凹凸の組み手を加工し接合するもので、このガイド盤を使えば、お手軽に引き出しや箱等の組み手にできます、それに、このつなぎ方が綺麗に出来るようようになれば、外観上美しく強度もあります。ぜひ、木工が好きな方ならお勧めします。
• リミッター：必要に応じてロック状態またはリフトアップ状態を選択できます。より正確な操作ができます。

マイターゲージは伸縮フェンスと組み継ぎガイドフェンスと組み合わせて使用できます。主にテーブルソー、ルーターテーブルで使用されます。
組み立て例1：今回はマイターゲージ＋伸縮フェンスを選択して、テーブルソーに組み合わせて伸縮フェンスの組み立て手順を紹介します。

マイターゲージと伸縮フェンスの取り付け

画像のように、マイターゲージ（丸鋸定規）、伸縮フェンス、および取り付け部品を準備します。

画像のように、まず赤いノブ（取っ手）を取り付け、次にマイターゲージをテーブルソーのトラック（レール）に置き、内六角レンチを使用してエキスパンションリングを調整し、マイターゲージのランナーとレールの間の隙間を調整します。

四角いナットを小さなスライダーに交換します。

画像のように、小さなスライダーをフェンスにある対応スロットに通します。

直角定規を使用して、ネジを調整します。

フェンスを台面と垂直に調整します。

直角定規を使用して、ネジを緩め、フェンスとテーブルソー作業台の垂直度を調整します。次に、ネジを締めます。

フェンスをノコギリの刃から約2〜3mm程離して調整し、マイターゲージを締めます

画像のように、固定ネジを緩め、伸縮部分から取り出し、開口部からリミッターを装着します。

伸縮フェンスの取り付けが完了しました

ゼロ位置と微調整

切断する前に、スケールをゼロ位置に調整する必要があります。画像のように、リミッターブロックをノコギリに固定し、目盛りを調整して赤い針が0目盛りに合うようにします。ゼロ調整が完了しました。

リミッターブロックの上の微調整装置を設計され、正負0.5mmを調整できます。スケール値に微調整値を加算または減算します。

制作例：垂直カット

必要に応じてリミッターの位置を調整します。例えば：リミッターを12に合わせて固定します。

木材の一端をリミッターに押し付け、両手で木材を押し付けてマイターゲージセットを押し、12cmの長さの木材を取得します。

切断する木材の長さが49.5cmを超える場合は、伸縮フェンスを伸ばして使用する必要があります。

リミッターを赤い針に合わせて49.5に固定し、黒い針も49.5に合わせます。伸縮フェンスを伸ばして使用する場合、黒い針の読み値を使用します。

伸縮フェンスを移動して必要な目盛りに固定し、次に切断します。

制作例：45度カット

マイターゲージの角度を45度に設定し、フェンスとノコギリの刃との間隔を調整して、45度の角度の木材を切断します。

画像のように、マイターゲージを異なる角度に調整すると、対応する角度の木材を切断できます。

同じ長さ、同じ角度の木材は正多角形に組み立てることができます。たとえば、54度は正五角形、その他の角度は下図を参照してください。

多辺形の制作例

三辺形:切断角度30度

四辺形:切断角度45度

五辺形:切断角度54度

六辺形:切断角度60度

八辺形:切断角度67.5度

九辺形:切断角度70度

十辺形:切断角度72度

十二辺形:切断角度75度

制作例：45度斜め切り

フェンス上の赤い三角形を取り外し、ノコギリの角度を45度に調整し、木材を切断し、45度の木材を取得します。

左右の切替

配送は左側（ノコギリに対して、丸のこ定規はノコギリの左側のスロットを使用します）、伸縮部は左側になります。（左の画像）

必要な場合は、自分で右側に変換できます。伸縮部は右側になります。（右の画像）

組み立て例2：次に、マイターゲージと組み継ぎフェンスを選択して、ルーターテーブルと組み合わせて、組み立て手順を紹介します。

マイターゲージの取り付け

画像のように、マイターゲージ、組み継ぎフェンス、および取り付け部品を準備します

画像のように、マイターゲージを標準規格のTスロットレールに置き、内六角レンチを使用してランナーとレールの間の隙間を調整します。

赤いノブを取り付けます。

フェンスの一端のカバーを開き、マイターゲージナットを対応スロットに通します。

画像のように、リミッターをフェンスのスロットに通し、サイドカバーを再度カバーします。

直角定規を使用して、ネジを調整します。

フェンスを台面と垂直に調整します。

マイターゲージと組み継ぎフェンスセットの取り付けが完了しました。

切り込み加工

あられ組みつぎを作成するには、まずフェンスに必要な切り込みを作成する必要があります。

切り込みを加工するには、組みつぎほぞゲージ（別売り）を使用する必要があります。

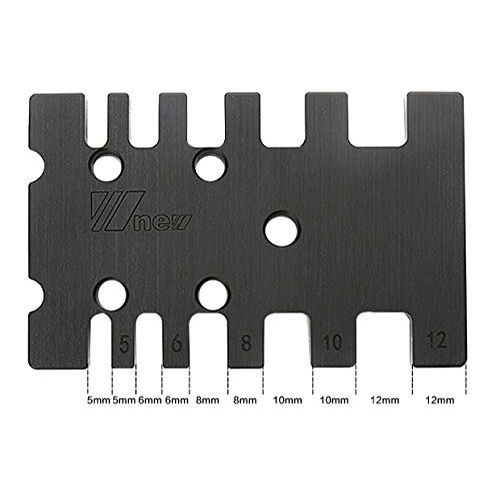

画像のように：組みつぎほぞゲージは、5-6-8-10-12mmに分類される間隔の作成をスポートします。

この例では、組みつぎほぞゲージの間隔を6mmの歯に設定します。

三つの距離が一致するだけ

• マイターゲージフェンスにあるアルミ両ピンの距離
• 組みつぎゲージ部分(つまり、右ピンからビットへの間隔)
• ビットの刃径

ルータービットをフェンスと平行に位置合わせます。

組みつぎゲージを図のようにビットエッジの左側にきつく押し当てます。

フェンスのロックネジを緩め、フェンスを調整して、6mmの歯板を位置決め歯とビットエッジの間に挟みます。

位置決め歯のロックネジを緩め、上部歯片を移動して、6mmの切り欠きの左側に密着させ、その後ネジを締めて固定します。

組みつぎゲージの位置決めは、これら3つのポイントで幅がすべて一貫して6mmになるようになります。

切削されるほぞがより滑らかで正確になるように、切削時には、フェンスの前に木片を挟み込み、切削プロセス中に、手動ハンドルなどで刃を低い位置から高い位置に複数回調整します。

取り付け作業が完了しました！

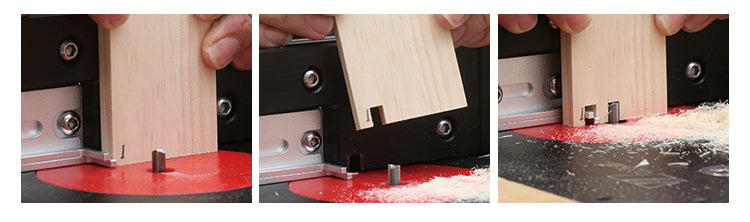

制作例：組みつぎほぞ加工

最初の木材の切り込み加工が完成しました！

次に、2枚目の木材の切り込みを加工します。

2枚目の木材の切り込み加工が完成しました！

あられ組みつぎ接合が完了しました！

• 材質: アルミニウム、ステンレススチール製、ベークライト等
• 寸法と重量:

  商品名	包装サイズ	パッケージ重量
  マイターゲージ	70*27*12.5cm	2.73kg
  伸縮フェンス＋専用リミッター	66*29.5*10cm	2.77kg
  マイターゲージ＋伸縮フェンス＋専用リミッター	79*27*19.5cm	5.12kg
  組みつぎガイドフェンス＋専用リミッター	50*9*11.5cm	1.54kg
  マイターゲージ＋組みつぎガイドフェンス＋専用リミッター＋組みつぎゲージ	70*32.5*12.5cm	4.3kg

• パッケージ内容:
  下記のいずれになります。
  マイターゲージのみ；
  マイターゲージ＋伸縮フェンス＋専用リミッタ；
  伸縮フェンス＋専用リミッタ；
  組みつぎガイドフェンス＋専用リミッタ；
  マイターゲージ＋組みつぎガイドフェンス＋専用リミッタ＋組みつぎゲージ；
